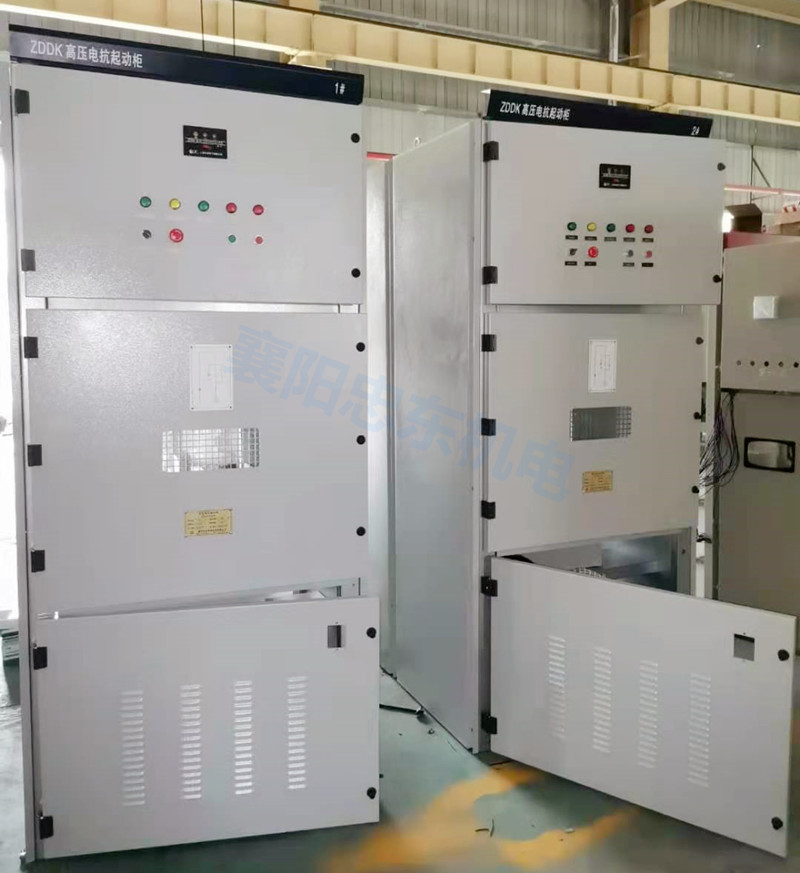

10KV315KW高壓電抗器啟動柜355KW400KW450KW電抗起動柜廠家
1.?高壓電抗器啟動柜的原理:? ??
交流異步電動機在額定電壓下啟動時,初始啟動電流過大往往超過額定電流的許多倍(一般5-8倍),為了減少啟動電流,通常采用限流電抗器,它工作時與電機的定子繞組串聯,交流電動機的啟動過程很短(一般數秒鐘至兩分鐘),啟動后將電抗器切除。??
2.?柜型特點:?KYN28A鎧裝中置式柜?和XGN2柜型
3.?尺寸要求:訂制.?
4.技術特點?
4.1、電抗器線圈經環氧樹脂澆注而成,具有阻燃、自熄、免維護、機械強度高、抗短路沖擊能力強、絕緣強度好、局部放電量小、使用壽命長等優點;?
4.2、電抗器鐵芯制造采用了干式電抗器的制造技術、振動小、噪音低、漏磁小,重量比油浸要輕、占用空間小、結構簡單、損耗也相對小、對環境的電磁干擾?。?
4.3?、啟動柜尺寸緊湊,節約占地。??
5.使用條件? ???
5.1、海拔高度不超過1000米,戶內;????
5.2、運行溫度在-15℃~+45℃;? ???
5.3、安裝于戶內無劇烈震動,無任何有害氣體或粉塵的場合,無易燃易爆物品;
6.主要電氣元件和參數?
6.1?真空接觸器?JCZ5-12/D250-2.5?
6.1.1額定電壓(Ue):?????????12?kV?
6.1.2額定電流(Ie):?????????250A?
6.1.3額定頻率:?????????50/60Hz?
6.1.4額定關合能力:???????????10Ie?
6.1.5額定開斷能力:???????????8Ie?
6.1.6額定短時耐受電流:???????10Ie?
6.1.7額定峰值耐受電流:???????25Ie?
6.1.8額定短路耐受時間:???????4s?
6.1.9工頻耐壓:?42(相間、相對地)千伏;42(真空斷口)千伏?
6.1.10雷電沖擊耐壓(峰值):???75千伏?
6.1.11機械壽命:??????????????100萬次?
6.1.12?電壽命:????????????????10萬次?
6.2電抗器??QKSC???
6.2.1啟動電機功率:?根據具體項目設定?6.2.2額定電壓:??????????????
10KV?6.2.3抽頭百分比: 85%、65%
