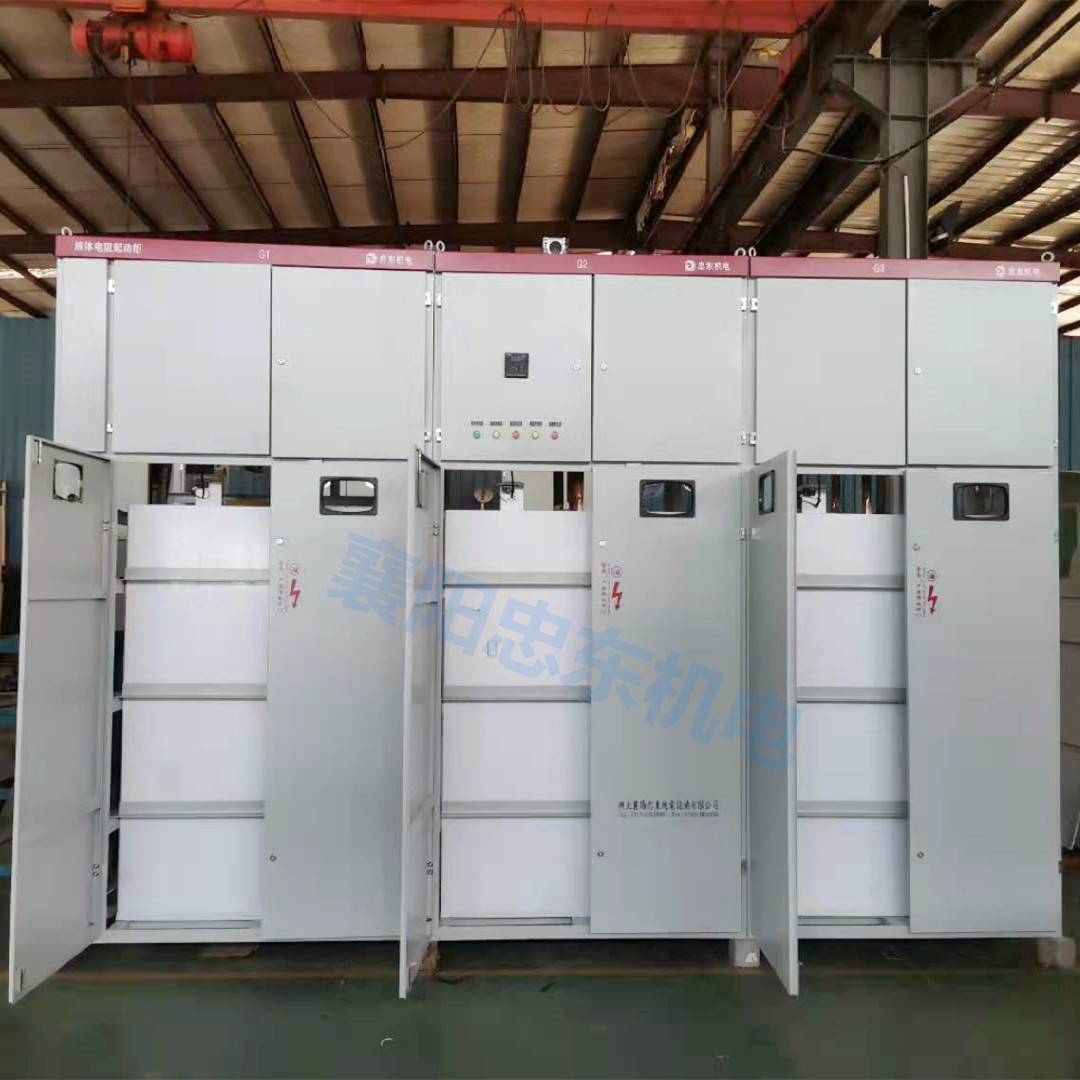

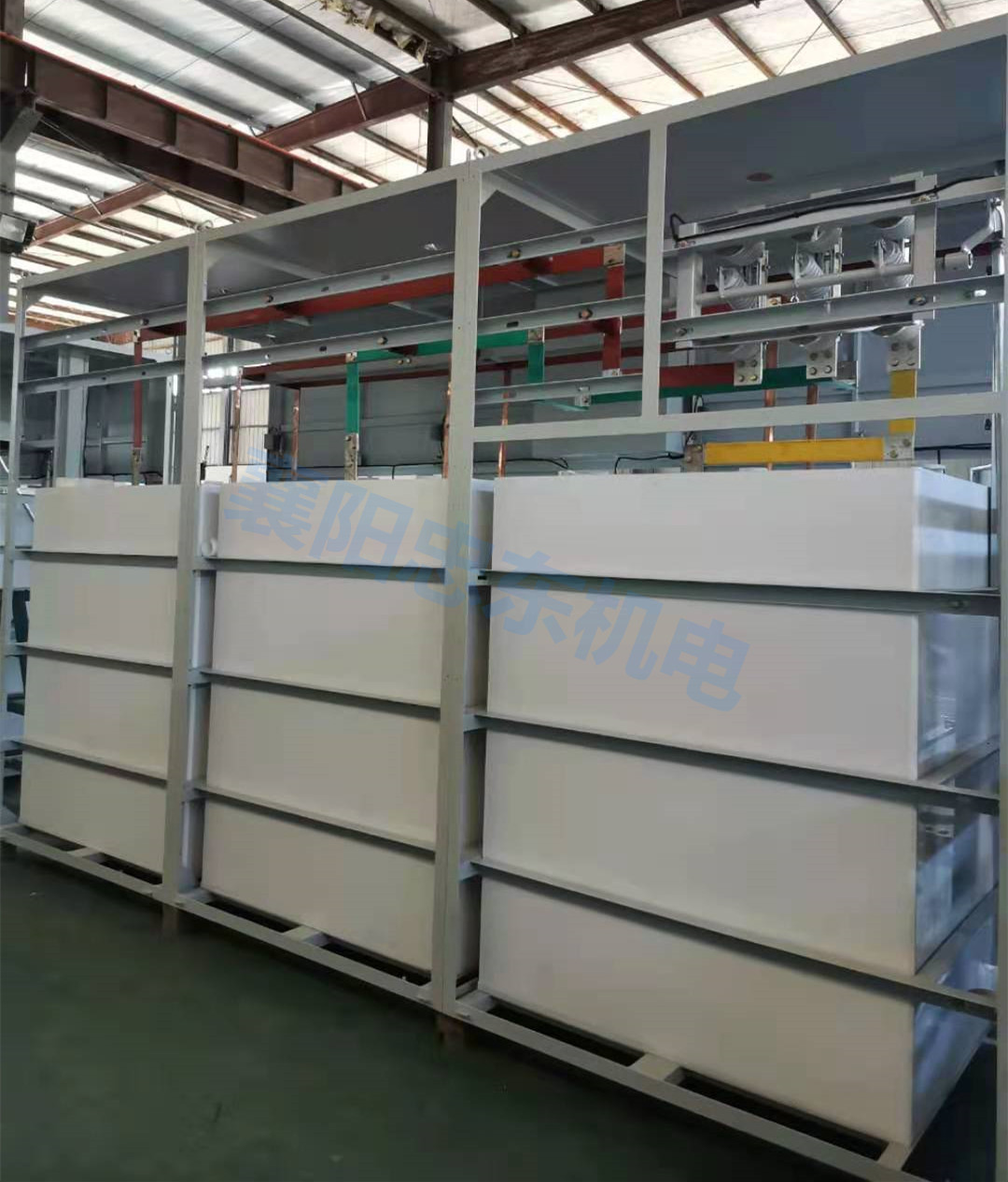

6300KW10KV高壓鼠籠液體電阻啟動柜/5000KW6KV水阻柜廠家圖片
1 水電阻啟動柜概述
ZDGQ系列高壓交流鼠籠電動機水電阻啟動柜適用于額定電壓為3~10KV大、中型同步或異步鼠籠式電動機軟起動。
該裝置與傳統的起動裝置相比,主要性能有如下特點:
●
起動電流小而平滑、無沖擊,顯著降低電網壓降,保證電網的可靠運行,有效保護電動機及傳動機械的安全起動。
●
具備完善的報警提示功能和電動機保護功能。
●
根據性能要求可采取一般控制或采用PLC控制,可靠性高。
●
采用先進的控制技術,使電動機起動過程的控制響應更快,精度更高。
●
電動機起動完成后,實施有效的運行監控。
●
完善的報警提示功能,通信功能、網絡功能,可方便的實現中控室集中控制。
2 水電阻啟動柜工作原理
該裝置是在電動機定子回路中串入可變電阻的一種降壓起動裝置,即隨著主電動機的起動,裝置自動改變電阻的阻值而使電機端電壓均勻提高的一種起動方式。
主機起動結束后,軟起動裝置從主回路中完全脫離開或處于零電位,電阻值自動恢復到初始狀態,為下次起動作好準備。
3 水電阻啟動柜型號說明
4主要技術參數
額定電壓(KV 有效值)
3
6
10
電壓(KV 有效值)
3.6
7.2
12
電阻箱工頻耐壓(KV)(有效值)
相對地
18
23
30
同相間
12
15
18
電氣間隙
75
100
125
起動電流/額定電流(Iq/Ie)
1.5~3.5(現場可調)
液阻正常工作溫度(℃)
0~70
起動時間
10~60~120(現場可調)
防護等級
IP20,IP30
連續起動次數(次)
<1250KW
2~4(與負載情況有關)
≥1250KW
2~3(與負載情況有關)
注:起動電流在負載系統阻力矩允許的情況下可控制到至小
5水電阻啟動柜使用環境條件:
1)
環境溫度:氣溫+40℃-0℃;
2)
空氣相對濕度不超過90%;
3)
海拔高度不大于1000m;
4)
地面傾斜度不大于5°;
5)
安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動;
注:若有特殊使用條件,請?jiān)谟嗀洉r(shí)注明。
